液压系统在现代工业中扮演着至关重要的角色，其安装质量直接影响到系统的稳定性和使用寿命。本文将通过一系列液压系统安装图片，详细解析液压系统安装的步骤与技巧，帮助读者更好地理解和掌握液压系统的安装过程。

一、液压系统安装前的准备工作

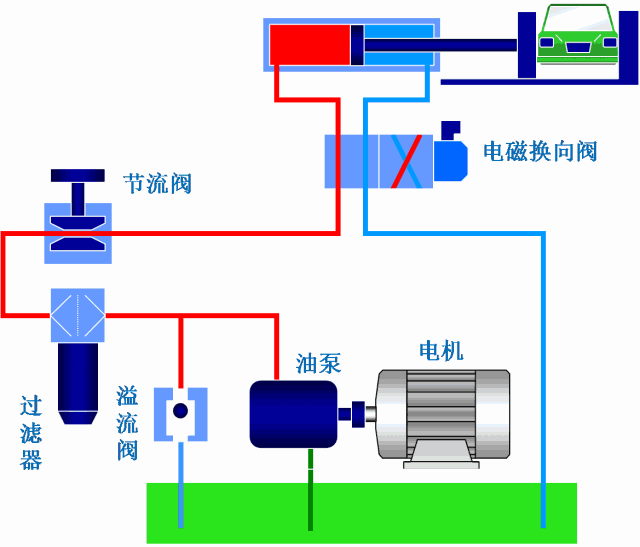

仔细阅读液压系统的工作原理图、系统管道连接图以及各种元件的使用说明书。

对照安装明细表准备好各个元件，并仔细检查型号、性能、调整机构等是否合格。

确保所有元件齐全、完整、无损，外表无锈蚀，内部无污染，库存时间符合要求。

检查压力表、测量仪器等是否满足要求。

二、液压元件的安装

液压泵与电机的连接轴有同轴度要求，一般要求偏心量小于0.1mm，两轴中心线的角度小于1度。

安装泵和阀时，注意各油口的方位，按照标记对应安装。

接头处要紧固、密封，无漏油、漏气。

对于板式元件，特别注意进出油口处的密封圈，决不可缺失。

三、液压管路的安装

吸油管路要尽量短，弯曲少，管径选择适当，不能过细。

吸油管应连接严密，不得漏气，以免使泵在工作时吸进空气，导致系统产生噪音。

除柱塞泵以外，一般在液压泵吸油管路上应安装过滤器，滤油精度通常为100～200目。

执行机构的主回油管及溢流阀的回油管应伸到油箱液面以下，以防止油飞溅而产生气泡。

四、液压系统的调试与保养

检查液压系统的工作状态，确保各元件运行正常。

调整泵的流量、压力控制阀的压力、调速阀的流量等，使液压设备达到使用要求。

定期检查液压系统，及时更换磨损或损坏的元件。

保持液压系统的清洁，防止油液污染。

液压系统的安装是一个复杂的过程，需要严格按照步骤进行。通过本文的液压系统安装图片大全，相信读者已经对液压系统的安装步骤和技巧有了更深入的了解。在实际操作中，请务必遵循相关规范，确保液压系统的稳定运行。
