白铁新风系统安装图详解：设计、步骤与注意事项

随着人们对室内空气质量要求的提高，白铁新风系统因其高效、节能、环保的特点，逐渐成为家庭和商业场所的优选。本文将详细介绍白铁新风系统的安装图，包括设计、步骤以及注意事项，帮助您更好地了解和安装白铁新风系统。

一、白铁新风系统设计要点

1. 风量计算

在安装白铁新风系统之前，首先需要进行风量计算。根据房屋面积、人数、室内外温差等因素，确定所需新风量。一般来说，每人每小时需要30立方米的新风量。

2. 设备及送排风口的位置

白铁新风系统的设备主要包括风机、过滤器和管道等。风机一般安装在阳台、厨房或卫生间吊顶内，过滤器安装在风机附近。送风口和排风口的位置应根据房间布局和气流方向进行合理规划。

3. 确定各管路管径

根据风量计算结果，确定各管路管径。管径过大或过小都会影响新风系统的运行效果。一般建议管径为100-150毫米。

4. 计算阻力损失

在安装过程中，需要计算管道阻力损失，以确保新风系统能够正常运行。阻力损失与管道长度、管径、风速等因素有关。

5. 选择新风设备

根据设计要求，选择合适的风机、过滤器和管道等设备。设备的选择应考虑品牌、性能、能耗等因素。

二、白铁新风系统安装步骤

1. 主机安装

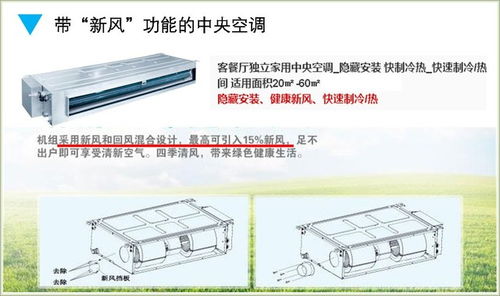

根据设计图，将风机安装在指定位置。主机一般安装在阳台、厨房或卫生间吊顶内。安装时，确保主机固定牢固，避免运转噪音过大。

2. 管路安装

使用PVC管道进行管路安装。管路要求横平竖直，每个接头处抹PVC胶水，确保管道连接的可靠性。管路中有软管的区域，每70厘米一根吊卡，吊卡螺栓采用长螺栓。

3. 主机与管路连接

选用变径或漏斗式大小头连接管路与主机进排风口。接缝处用锡箔布粘胶带固定，确保胶带粘贴平整，接缝粘包紧密，不能漏风。

4. 风口安装

根据设计图，安装送风口和排风口。风口安装位置应合理，确保室内空气流通。

三、白铁新风系统安装注意事项

1. 严格按照设计图进行安装

在安装过程中，一定要严格按照设计图进行，确保新风系统各个环节的安装到位。

2. 注意管道布局

管路安装时，尽量减少风量的损失。管路要求横平竖直，避免出现弯头和拐角。

3. 确保管道连接的可靠性

管道接头处要抹PVC胶水，确保连接的可靠性。软管区域要使用长螺栓固定。

4. 注意安全

在安装过程中，注意安全，避免发生意外事故。

白铁新风系统安装图的设计、步骤和注意事项对于确保新风系统正常运行至关重要。通过本文的介绍，相信您已经对白铁新风系统的安装有了更深入的了解。在安装过程中，请务必严格按照设计图进行，确保安装质量，为您的家庭或商业场所带来清新、健康的空气环境。
