吊顶式新风系统管路安装全攻略

随着人们对生活品质要求的提高，新风系统已经成为现代家庭、办公室等场所的标配。吊顶式新风系统以其隐蔽性强、美观大方等特点，受到越来越多用户的青睐。本文将详细介绍吊顶式新风系统管路安装的步骤和注意事项，帮助您轻松完成安装。

一、选型与准备

在安装吊顶式新风系统之前，首先需要根据房屋面积、常住人口数量等因素确定新风量需求，选择合适的新风系统型号。一般来说，家庭用户可以根据房屋面积和层高计算新风量，而学校、企业等场所则需要根据人均新风量标准进行计算。

准备工具：冲击钻、手提砂轮机、锤子、螺丝刀/电动螺丝起子、手锯、老虎钳/尖嘴钳、开口扳手/活动扳手/卷尺、美工刀/剪刀等。

准备材料：吊顶新风机、PVC风管、阻燃型双层复合软管、风口、直接/弯头/变径/三通、隔音棉、密封胶等。

二、确定安装位置及管路设计

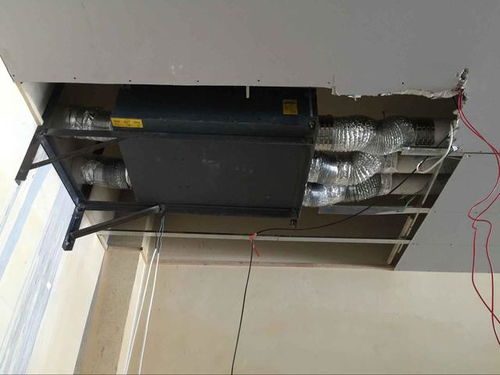

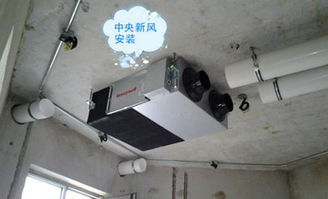

1. 主机安装位置：吊顶新风系统主机一般安装在阳台、卫生间、厨房或高柜顶部，以确保通风散热良好，不影响装修风格。

2. 管路设计：设计新风路径时，要注意回风良好，使室内空气形成循环，保证新风效果和空气质量。风管设计应尽量选择最短路径，减少弯头、登高、变径等阻碍风速因素，且转角半径不宜过小。

3. 风速控制：主管风速宜控制在5-10m/s，支管风速宜3-5m/s。室外排风口与新风口保持适当距离，防止气流短路；新风口处于上风侧，且低于排风口，尽量保持空气对流畅顺。

三、打孔与管道安装

1. 打孔：在安装管道前，使用金属、线管探测器进行探测、标记打孔位置。不适宜打孔的地方，可使用过梁器解决。

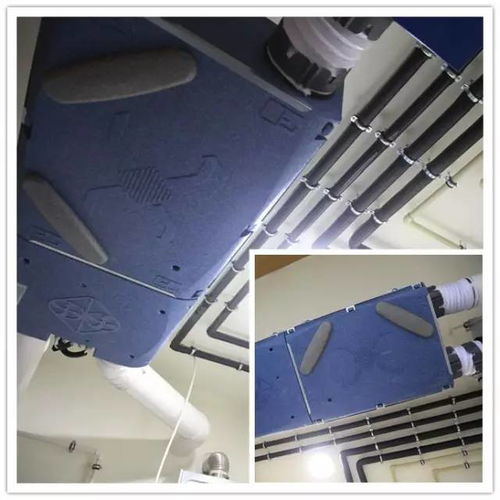

2. 管道安装：管道安装要求横平竖直，管道间的连接处需要涂抹PVC胶水，保证管道连接的可靠性。安装管道的过程中要避免杂物进入管道中，以免造成堵塞。

3. 风管连接：使用软管连接，尽量采用顺水三通连接，尽量采用45弯头联通。管口安装防雨帽，防止雨水进入管道。

四、风口与排风口安装

1. 出风口安装：出风口一般安装在吊顶上，可根据实际需求调整位置。安装时，确保出风口与排风口保持适当距离，防止气流短路。

2. 排风口安装：排风口一般安装于卫生间吊顶上，确保排风口与出风口保持适当距离，以保证室内空气流通。

五、预调试与封闭保护

1. 预调试：使用风速仪对新风口风速进行检测，确保新风系统正常运行。测试新风机是否正常运转，测试控制器是否正常工作。

2. 封闭保护：对新风口、排风口进行封闭保护，防止灰尘、杂物进入。

六、注意事项

1. 安装过程中，注意安全，遵守操作规程。

2. 选择正规厂家生产的新风系统，确保产品质量。

3. 安装完成后，进行试运行，确保新风系统正常运行。

通过以上步骤，您就可以轻松完成吊顶式新风系统管路的安装。在安装过程中，注意细节，确保新风系统运行稳定，为您的生活带来清新、健康的空气环境。
