白水门禁系统安装图纸详解

一、门禁系统概述

门禁系统是一种用于控制出入口通道的电子设备，它通过识别卡片、密码、指纹等方式，实现对人员的出入权限管理。白水门禁系统作为一种常见的门禁系统，具有操作简便、安全性高、易于维护等特点。

二、安装图纸组成

白水门禁系统的安装图纸主要包括以下几部分：

前端设备安装图

中控室设备安装图

电源及接地系统图

通讯线路图

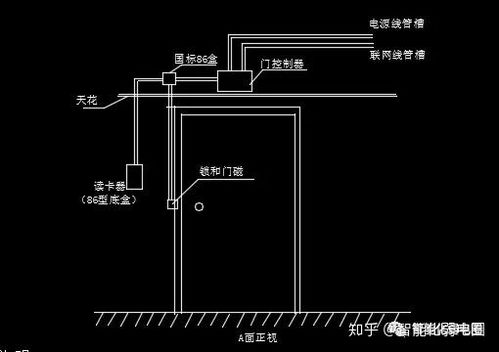

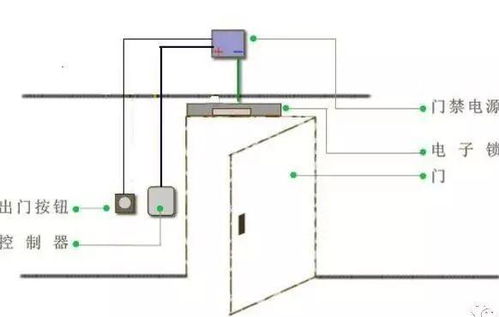

三、前端设备安装图

前端设备主要包括读卡器、出门按钮、电磁锁等。以下是前端设备安装图的详细说明：

读卡器安装：读卡器应安装在门框上，距离地面1.5米左右，确保用户在正常身高范围内能够轻松读取卡片。

出门按钮安装：出门按钮应安装在门框外侧，距离地面1.5米左右，方便用户在紧急情况下按下。

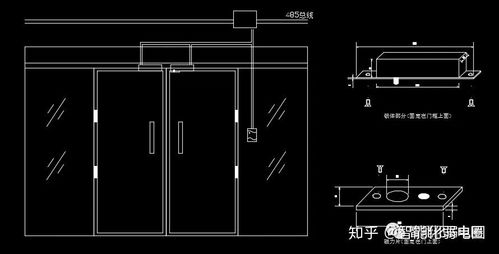

电磁锁安装：电磁锁应安装在门和门框的上沿，确保门在关闭时能够牢固地锁住。

四、中控室设备安装图

中控室设备主要包括控制主机、键盘、显示器等。以下是中控室设备安装图的详细说明：

控制主机安装：控制主机应安装在控制室内，确保散热良好。主机与显示器、键盘等设备通过标准接口连接。

键盘安装：键盘应安装在控制主机附近，方便操作人员使用。

显示器安装：显示器应安装在控制主机附近，确保操作人员能够清晰地查看系统信息。

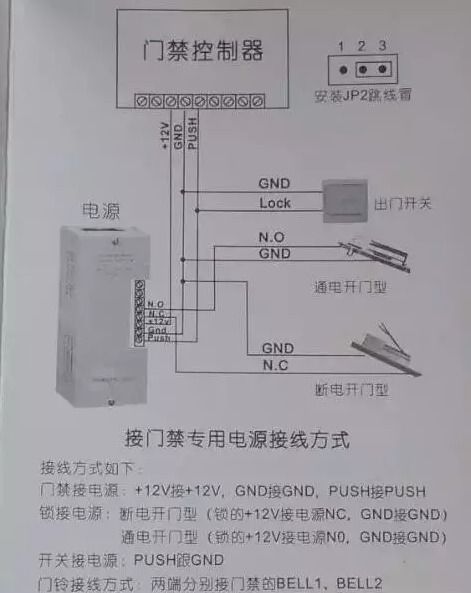

五、电源及接地系统图

电源及接地系统是门禁系统正常运行的基础。以下是电源及接地系统图的详细说明：

电源供应：门禁系统应采用UPS电源，确保在停电情况下系统正常运行。

接地系统：门禁系统应采用可靠的接地系统，确保系统安全稳定运行。

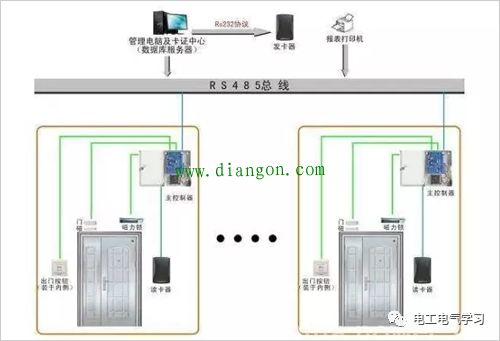

六、通讯线路图

通讯线路图主要包括前端设备与中控室设备之间的连接线路。以下是通讯线路图的详细说明：

通讯线路类型：通讯线路可采用有线或无线方式，具体根据实际情况选择。

通讯线路连接：通讯线路应连接前端设备与中控室设备，确保数据传输稳定。

七、安装注意事项

在安装白水门禁系统时，应注意以下事项：

确保安装环境符合门禁系统要求，如温度、湿度等。

严格按照安装图纸进行安装，确保设备连接正确。

在安装过程中，注意安全，避免发生意外。

白水门禁系统的安装图纸为读者提供了详细的安装指导，有助于提高门禁系统的安装质量和稳定性。在实际安装过程中，请务必按照图纸要求进行操作，确保门禁系统正常运行。
